寧夏海灣GST2300ZG輸入模塊接線圖

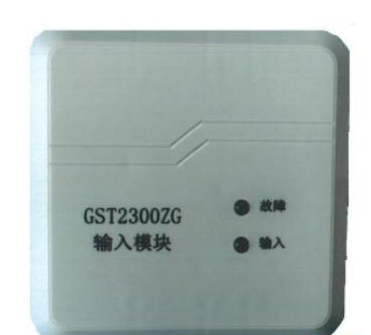

寧夏海灣（海源質惠）GST2300ZG輸入模塊，火災報警時，報警控制器啟動需要聯動的外控設備，如壓力開關，水流指示器。輸入模塊可接受設備的動作回答，并將信號上傳給報警控制器，采用二總線進行通信。

GST2300ZG輸入模塊接線圖：

　　GST2300ZG輸入模塊的工作模式可根據現場不同的應用進行設置，模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個5.1kΩ的終端電阻，如下圖。

常開檢線接線示意圖

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個5.1kΩ的終端電阻，其連接現場設備示意圖如下圖。

常閉檢線接線示意圖

GST2300ZG輸入模塊接線端子說明：

　　Z1、Z2：總線接口，無極性；

　　K1、K2：輸入反饋，觸點信號。
